1、镀锌品牌：宝钢 马钢 首钢 武钢 鞍钢 本钢 华凌安塞乐 唐钢 河钢 包钢 酒钢 邯钢 日照 烨辉 柳钢 安丰 美富淦 新天钢 敬业
2、镀锌厚度：0.3-4.0
3、镀锌宽度：800-2100mm

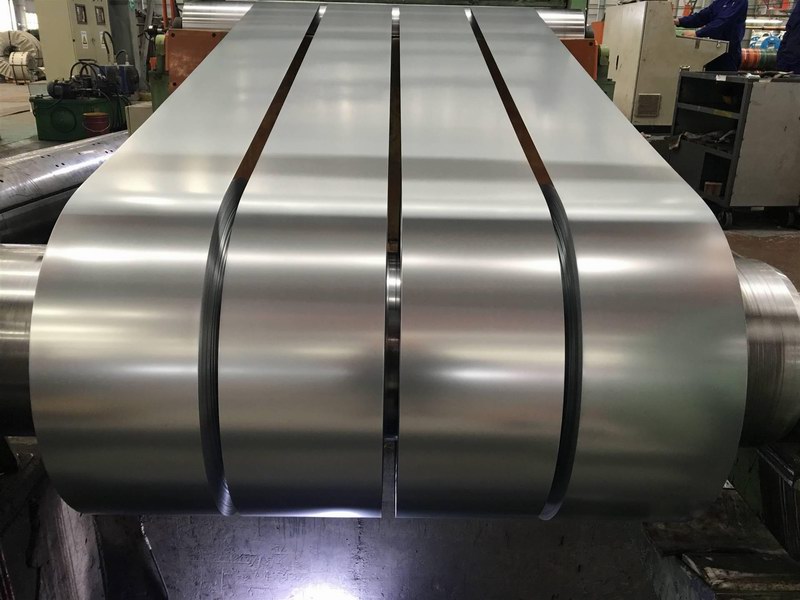

4、加工类型：分条/开平/冲孔/压型/激光切割
5、以下是材料参数
本文件与国内外相关文件近似牌号对照表
Q/BQB 420-2023 | EN 10346:2015 | ASTM A653M-22 |
HC180YD+Z,HC180YD+ZF,HC180YD+ZM | HX180YD | SHS180 |
HC220YD+Z,HC220YD+ZF,HC220YD+ZM | HX220YD | SHS210 |
B240P1D+Z,B240P1D+ZF,B240P1D+ZM | 一 | SHS240 |
HC260YD+Z,HC260YD+ZF,HC260YD+ZM B260LYD+Z,B260LYD+ZF,B260LYD+ZM | HX260YD | SHS280 |
HC180BD+Z,HC180BD+ZF,HC180BD+ZM | HX180BD | BHS180 |
HC220BD+Z,HC220BD+ZF,HC220BD+ZM | HX220BD | BHS210 |
HC260BD+Z,HC260BD+ZF,HC260BD+ZM | HX260BD | 一 |
HC300BD+Z,HC300BD+ZF,HC300BD+ZM | HX300BD | BHS300 |
以下为材料机械性能参数
牌号 | 拉伸试验“be | r90, 不小于 |
n, 不小于 | ||
屈服强度 MPa | 抗拉强度 MPa | 断后伸长率 Asom,% 不小于 | |||
HC180YD+Z | 180～240 | 340～400 | 34 | 1.7 | 0.18 |
HC180YD+ZF,HC180YD+ZM | 32 | 1.5 | 0.18 | ||
HC220YD+Z | 220～280 | 340～410 | 32 | 1.5 | 0.17 |
HC220YD+ZF,HC220YD+ZM | 30 | 1.3 | 0.17 | ||
HC260YD+Z | 260～320 | 380～440 | 30 | 1.4 | 0.16 |
HC260YD+ZF,HC260YD+ZM | 28 | 1.2 | 0.16 | ||
无明显屈服时采用Rpo.,否则采用R。 试样为GB/T 228.1规定的P6试样，试样方向为横向。 当产品公称厚度大于0.50mm,但小于等于0.70mm时，断后伸长率允许下降2%;当产品公称厚度不大于0.50mm时， 断后伸长率允许下降4%。 当产品公称厚度大于1.5mm,rg允许下降0.2。当产品公称厚度大于2.5mm,r的规定不再适用。 | |||||
牌号 | 拉伸试验b | F6.c,d 不小于 | ||
屈服强度 MPa | 抗拉强度 MPa 不小于 | 断后伸长率 Asm,% 不小于 | ||
B260LYD+Z,B260LYD+ZM, B260LYD+ZF | 260～390 | 440 | 27 | 一 |
B240P1D+Z,B240P1D+ZM, B240P1D+ZF | 240～360 | 440 | 28 | 1.1 |
“无明显屈服时采用Rro.z,否则采用R 试样为GB/T 228.1规定的P17试样，试样方向为横向。 °r=(r₀+2ra₅+r。)/4。 “当产品公称厚度大于1.5mm,r。允许下降0.2。当产品公称厚度大于2.5mm,r。的规定不再适用。 | ||||
牌号 | 拉伸试验b,E | rob 不小于 | n,0 不小于 | 烘烤硬化值 (BH₂) MPa 不小于 | ||
屈服强度 MPa | 抗拉强度 MPa | 断后伸长率 Agom,% 不小于 | ||||
HC180BD+Z | 180～240 | 300～360 | 34 | 1.5 | 0.16 | 30 |
HC180BD+ZF HC180BD+ZM | 32 | 1.3 | 0.16 | 30 | ||
HC220BD+Z | 220～280 | 340～400 | 32 | 1.2 | 0.15 | 30 |
HC220BD+ZF HC220BD+ZM | 30 | 1.0 | 0.15 | 30 | ||
HC260BD+Z | 260～320 | 360～440 | 28 | 一 | 一 | 30 |
HC260BD+ZF HC260BD+ZM | 26 | 一 | 一 | 30 | ||
HC300BD+Z | 300～360 | 400～480 | 26 | 一 | 一 | 30 |
HC300BD+ZF HC300BD+ZM | 24 | 一 | 一 | 30 | ||
无明显屈服时采用Rro.2,否则采用R。 试样为GB/T 228.1规定的P6试样，试样方向为横向。经供需双方协商，也可采用GB/T 228.1规定的P17试样，断后 伸长率的规定值应不小于表列相应规定值的110%。 当产品公称厚度大于0.50mm,但小于等于0.70mm时，断后伸长率允许下降2%;当产品公称厚度不大于0.50mm时， 断后伸长率允许下降4%。 当产品公称厚度大于1.5mm,rg允许下降0.2。当产品公称厚度大于2.5mm,r的规定不再适用。 | ||||||
